在深入解析技术细节前，我们可通过一个通俗类比明确二者核心定位：若将通信系统比作城市交通网络，RS485就相当于城市的实体道路——它规定了数据传输的物理基础条件，比如信号线规格、传输速率上限、有效传输距离等，是数据 “通行” 的物理载体；

而Modbus 则对应交通规则体系—— 它定义了数据交互的逻辑规范，包括数据格式、命令编码、通信时序、寻址方式等，是保障设备间 “数据对话” 有序进行的准则。

由此可见，二者虽在工业场景中高频协同，但本质分属不同通信层级，并非同一范畴的技术。下文将从技术原理、核心特性、协作逻辑及典型应用场景四方面，展开详细拆解分析。

RS485：通信系统的 “物理传输载体”

定义与本质

RS485 是一种标准化的物理层通信接口规范，核心作用是明确通信链路的电气特性标准，包括信号电压电平范围（如差分电压阈值）、传输线特性阻抗匹配要求（通常为 120Ω）、总线驱动器与接收器的性能参数（如驱动能力、接收灵敏度）等。其本质是为数据传输搭建稳定、可靠的物理链路，如同为交通系统铺设

符合承重、宽度标准的道路，从硬件层面保障电信号在设备间的有效传输。

工作原理

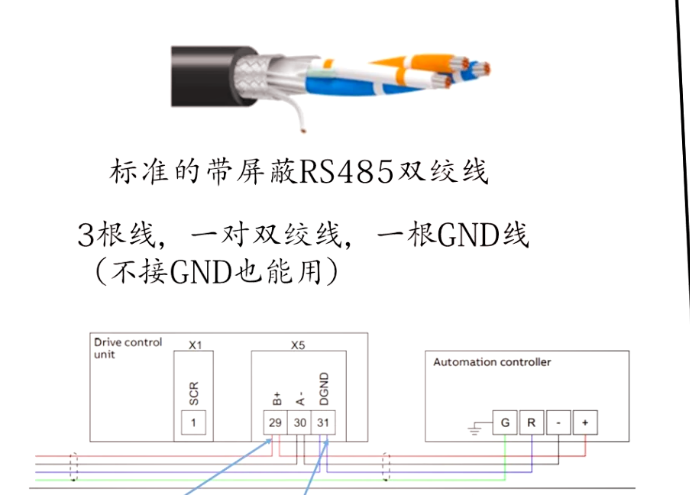

RS485 核心采用差分信号传输机制，通过一对标注为 A（正）、B（负）的双绞线实现数据传输：数据 “1” 或 “0” 的判断，不依赖单根信号线的绝压值，而是基于 A、B 两根线的电压差值 —— 当 A 线电压高于 B 线一定阈值（通常为 +2V 以上）时，判定为逻辑 “1”；当 B 线电压高于 A 线一定阈值（通常为 -2V 以下）时，判定为逻辑 “0”。

这种机制的核心优势在于抗干扰能力：外界电磁干扰（如工业现场的电机、变压器辐射）对两根双绞线的影响具有一致性（共模干扰），接收端通过计算电压差值可有效抵消该类干扰，大幅提升传输稳定性。

同时，RS485 天然支持多点通信架构：一个通信网络中可配置 1 个主设备（如 PLC、工业网关）和多个从设备（如传感器、仪表），主设备负责主动发起通信请求、管理传输时序，从设备仅在收到自身地址对应的指令时响应。网络拓扑以总线型为主（所有设备并联接入同一条双绞线总线），虽也支持星型、树形拓扑，但总线型因布线简洁、成本低廉，成为工业场景的主流选择。

核心特性

抗干扰能力强：差分传输机制使其能抵御工业现场强电磁干扰，适配电机、变频器等干扰源密集的复杂环境，保障数据传输准确性。

传输距离远：标准配置下有效传输距离可达 1200 米，若降低传输速率（如从 10Mbps 降至 9600bps），传输距离可进一步延长，满足跨车间、跨楼层的远距离通信需求。

多点通信支持：单总线网络大多可接入 32 个节点（通过中继器或特殊芯片可扩展至 256 个以上），便于将传感器、控制器、执行器等多类设备集成到同一通信链路，提升系统集成度。

传输速率均衡：短距离（如 10 米内）传输速率上限可达 10Mbps，1200 米远距离传输时仍能稳定保持 100Kbps，兼顾实时性与远距离需求，适配工业数据传输场景。

成本优势显著：仅需一对双绞线即可实现通信，接口芯片（如 MAX485）价格低廉，布线与维护难度低，性价比突出，尤其适合预算有限的工业项目。

Modbus：通信交互的 “协议规则体系”

定义与本质

Modbus 是一种开源、通用的应用层通信协议，其核心特点是独立于底层物理传输介质—— 不仅可基于 RS485 运行，还能适配以太网、RS232 等多种物理层。它的核心功能是规范设备间的数据交互逻辑，包括数据打包格式、设备寻址方式、命令编码规则、响应机制、错误处理流程等。其本质是为不同设备间的 “数据对话” 制定统一标准，如同交通规则明确车辆行驶方向、避让原则、信号标识，确保来自不同厂家、不同类型的设备能 “听懂” 彼此的指令，实现无障碍数据交互。

工作原理

Modbus 采用主从式通信架构：整个网络中仅允许存在 1 个主设备（如工业控制器、监控主机），负责主动发起通信请求（如读取数据、下发控制指令）；多个从设备需通过同一个地址（1-247 为有效地址）标识自身，仅在收到主设备指向自身地址的指令时，才执行对应操作并返回响应数据。

通信过程中，功能码是核心逻辑载体：Modbus 定义了标准化的功能码体系，每个功能码对应特定操作（如功能码 03 为 “读取保持寄存器数据”、功能码 06 为 “写入单个寄存器数据”、功能码 15 为 “批量写入线圈状态”）。主设备通过在指令中携带功能码，明确告知从设备需执行的操作类型；从设备解析功能码后，执行对应动作（如采集传感器数据、切换开关状态），并按标准格式封装数据返回给主设备。

此外，Modbus 常用两种传输模式：

RTU 模式：采用二进制编码格式，数据紧凑、传输效率高，误码率低，是工业现场实时通信的主流选择（常与 RS485 搭配使用）；

ASCII 模式：采用 ASCII 字符编码，数据可读性强，便于调试，但传输效率较低，多用于低速率、需人工排查的场景。

核心特性

易用性强：协议逻辑简洁直观，命令格式与数据结构标准化，开发门槛低，无需复杂编程即可实现设备兼容，缩短项目集成周期。

兼容性广泛：作为工业自动化领域的 “通用语言”，PLC、传感器、智能仪表、变频器等主流工业设备均原生支持 Modbus 协议，跨厂家设备可直接对接，无需额外适配。

功能码标准化：统一的功能码体系覆盖 “读 / 写寄存器”“读 / 写线圈” 等工业核心需求，所有兼容设备均能识别标准功能码，避免通信逻辑混乱。

数据格式灵活：支持开关量（如设备启停状态、线圈通断）、模拟量（如温度、压力、流量等连续数值）、数字量（如累计计数）等多类数据类型传输，适配不同工业场景需求。

传输可靠性高：采用CRC（循环冗余校验）机制，主从设备通过校验码验证数据完整性，若校验失败则拒绝执行指令并返回错误码，确保数据传输准确无误。

RS485与Modbus的协作关系

层级协同逻辑

RS485与Modbus分属通信协议栈的不同层级，二者是“载体”与“规则”的协同关系：

RS485 处于物理层，负责底层电信号的物理传输 —— 将 Modbus 协议封装好的逻辑数据，转换为差分电信号，通过双绞线传输至目标设备，再将接收的电信号还原为逻辑数据；

Modbus 处于应用层，负责上层数据的 “含义定义” 与交互逻辑 —— 明确数据如何封装、指令如何编码、设备如何寻址、响应如何反馈，解决 “数据要传什么、怎么传才懂” 的问题。
