开封和利时工控仪表有限公司气体涡轮操作说明（下）
气体涡轮流量计外接线端子说明
1.涡轮流量计接线端子说明
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
A |
B |
I- |
I+ |
V+ |
V- |
PL |
DL |
IC |
BC |
BL |
GND |
A: RS-485通讯 A
B: RS-485通讯 B
I-: 电流输出-
I+:电流输出+
V+：供电电源 DC24V+
V-：供电电源 0V
FL: 脉冲输出
DL: 当量输出
IC:当量输出（IC卡控制器当量输入）
BC: （IC卡控制器）
BL: （IC卡控制器）
GND：公共地（IC卡控制器）
IC卡控制器接法：
IC:当量输出+
GND:输出-

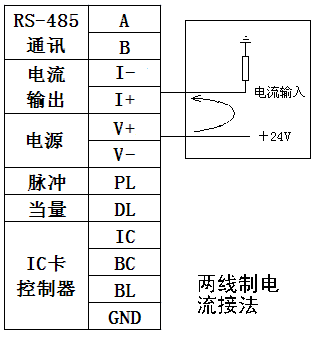

a. 涡轮流量计两线制电流接法：

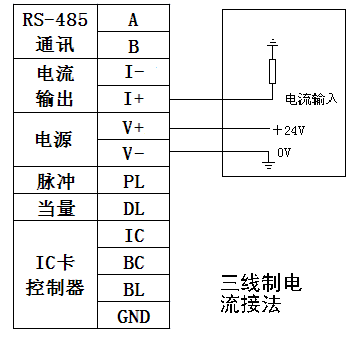

b. 涡轮流量计三线制线制电流接法：

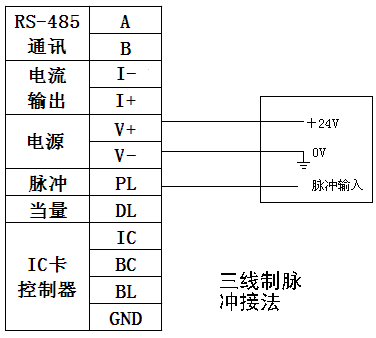

d.涡轮流量计三线制脉冲接法：

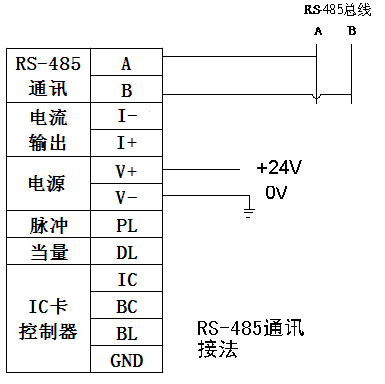

f.RS485通讯接法：
