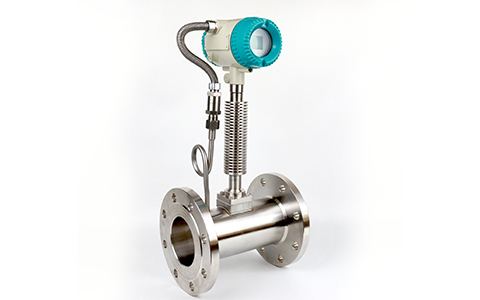

涡街流量计是在流体中安放一根非流线型游涡发生体,流体在发生体两侧交替地分离释放出两串规则地交 错排列的游涡的仪表。

当通流截面一定时，流速与导容积流量成正比。因此，测量振荡频率即可测得流量．

涡街流量计按频率检出方式可分为:应力式、应变式、电容式、热敏式、振动体式、光电式及超声式 等。

优点：

（1）涡街流量计无可动部件，测量元件结构简单，性能可靠，使用寿命长。

（2） 涡街流量计测量范围宽。量程比一般能达到 1：10。

（3） 涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。

一般不需 单独标定。它可以测量液体、气体或蒸汽的流量。

（4） 它造成的压力损失小。

（5） 准确度较高，重复性为 0.5％，且维护量小。

缺点：

（1） 涡街流量计工作状态下的体积流量不受被测流体温度、压力、密度等热工参数的影响，

但液体或蒸汽的最终测量结果应是质量流量，对于气体，最终测量结果应是标准体积流量。

质量流量或标准体积流量都必须通过流体密度进行换算，必须考虑流体工况变化引起的流体密度变化。

（2） 造成流量测量误差的因素主要有：管道流速不均造成的测量误差；

不能准确确定流体工况变化时的介质密度；将湿饱和蒸汽假设成干饱和蒸汽进行测量。

这些误差如果不加以限制或消除，涡街流量计的总测量误差会很大。

（3）耐温性能差。涡街流量计一般只能测量 300℃以下介质的流体流量。

（4）直管段要求高。专家指出，涡街流量计直管段一定要保证前40D后20D，才能满足测量要求。

（5）对测量脏污介质适应性差。涡街流量计的发生体极易被介质脏污或被污物缠绕，

改变几何体尺寸，对测量精度造成极大影响。

（6）抗振性能差。外来振动会使涡街流量计产生测量误差，甚至不能正常工作。

通道流体高流速冲击会使涡街发生体的悬臂产生附加振动，使测量精度降低。大管径影响更为明显。
