电磁流量计的基本原理（一）
测量原理：根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，
在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，
导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则e＝Blu
与此相仿，在磁感应强度为B的均匀磁场中，
垂直于磁场方向放一个内径为D的不导磁管道，
当导电液体在管道中以流速u流动时，导电流体就切割磁力线．

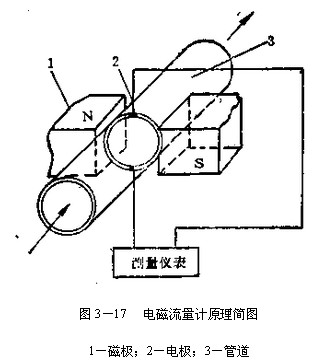

如果在管道截面上垂直于磁场的直径两端安装一对电极(图3—17)
则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：
e＝BD 式中，为管道截面上的平均流速。
由此可得管道的体积流量为：
qv＝πDUˉ由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，
与磁场的磁感应强度B成反比，
与其它物理参数无关．这就是电磁流量计的测量原理．
需要说明的是，要使式（3—17）严格成立，必须使测量条件满足下列假定：
①磁场是均匀分布的恒定磁场；
②被测流体的流速轴对称分布；
③被测液体是非磁性的；
④被测液体的电导率均匀且各向同性。
