电磁流量计的基本原理（二）

励磁方式：

励磁方式即产生磁场的方式。由前述可知，为使式(3—17)严格成立，

第一个必须满足的条件就是要有一个均匀恒定的磁场．为此，

就需要选择一种合适的励磁方式。

目前，一般有三种励碰方式，即直流励磁、交流励磁和低频方波励磁。
1.直流励磁
直流励磁方式用直流电产生磁场或采用永久磁铁，它能产生一个恒定的均匀磁场。

这种直流励磁变送器的大优点是受交流电磁场干扰影响很小，

因而可以忽略液体中的自感现象的影响。

如图3—18所示。这样，将导致正负电极分别被相反极性的离子所包围，

严重影响电磁流量计的正常工作。

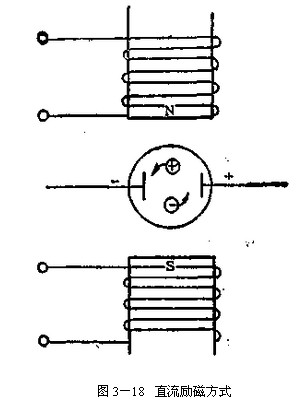

图3－18直流励磁方式

2．交流励磁

目前，工业上使用的电磁流量计，大都采用工频(50Hz)电源交流励磁方式，

即它的磁场是由正弦交变电流产生的，所以产生的磁场也是一个交变磁场。

交变磁场变送器的主要优点是消除了电极表面的极化于扰。

3．低频方波励磁
直流励磁方式和交流励滋方式各有优缺点，为了充分发挥它们的优点，

尽量避免它们的缺点，70年代以来，人们开始采用低频方波励磁方式。

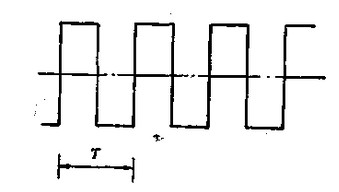

图3－1方波励磁电流波形

从图3－1可见，在半个周期内，磁场是恒稳的直流磁场，它具有直流励磁的特点，

受电磁干扰影响很小。从整个时间过程看，方波信号又是一个交变的信号，

所以它能克服直流励滋易产生的极化现象。

因此，低频方波励磁是一种比较好的励磁方式，目前已在电磁流量计上广泛的应用。

概括一下，电磁流量计具有如下几个优点：
①电磁流量计能避免交流磁场的正交电磁干扰；
②电磁流量计消除由分布电容引起的工频干扰；
③电磁流量计抑制交流磁场在管壁和流体内部引起的电涡流；
④电磁流量计排除直流励磁的极化现象．
