流量计及水表的选型

流量计及水表的选型

防腐型金属管转子流量计

对有腐蚀性介质流量测量,可采用防腐型金属管转子流量计。

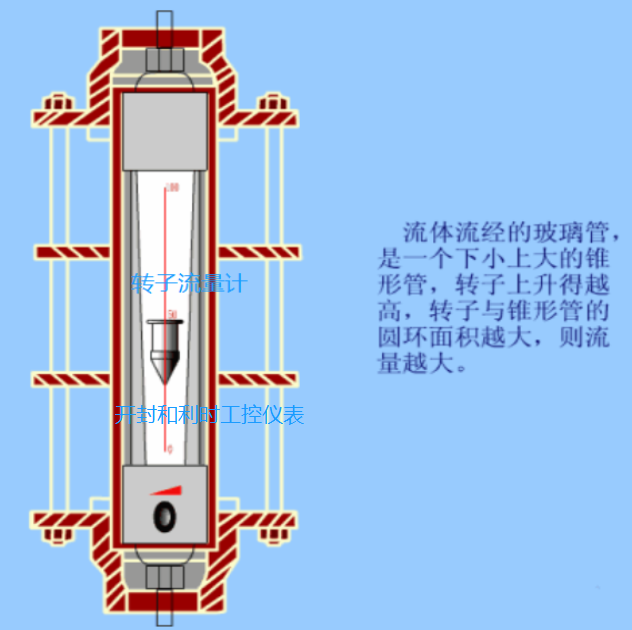

3)转子流量计


要求垂直安装,倾斜度不大于。流体应自下而上,安装位置应振动较小,易于观察和维护,

应设上、下游切断阀和旁路阀。对脏污介质,必须在流量计的进口处加装过滤器。

3速度式流量计

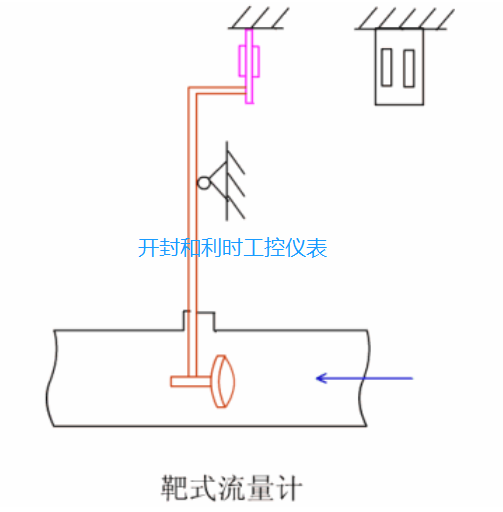

1)靶式流量计


粘度较高,含少量固体颗粒的液体流量测量,当要求精确度不高于1.5级,

量程比不大于3∶1时,可采用靶式流量计。

靶式流量计一般安装在水平管道上。前直管段长度为1540D,后直管段长度为5D

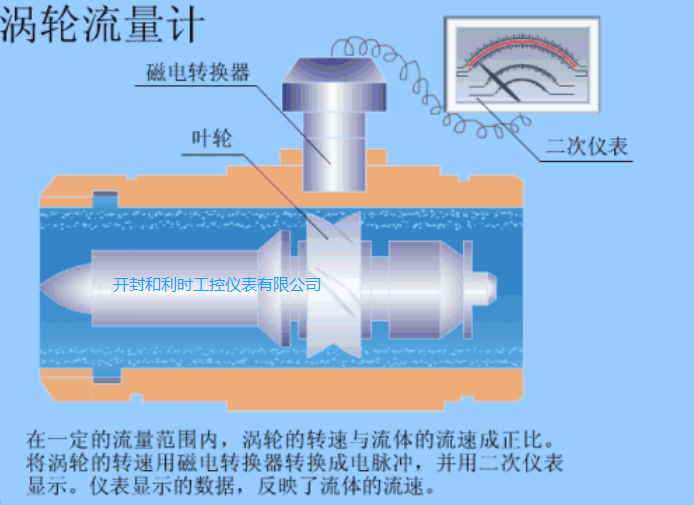

2涡轮流量计


洁净的气体及运动粘度不大于5×10-6m2/s的洁净液体的流量测量,当要求较精确计量,

量程比不大于10∶1时,可采用涡轮流量计。

涡轮流量计应安装在水平管道上,使液体充满整个管道,并设上、下游截止阀和旁路阀,

以及在上游设过滤器,下游设排放阀。

直管段长度:上游不少于20D,下游不少于5D

(3)旋涡流量计(卡门涡街流量计或涡街流量计

洁净气体、蒸汽和液体的大中流量测量,可选用旋涡流量计。

低速流体及粘度大于20×10-3pa·s液体的测量,不宜选用旋涡流量计。选用时应对管道流速进行验算。

插入式涡街流量计 (1).JPG

该流量计具有压力损失较小、安装方便的特点。

对直管段要求:上游为1540D(视配管情况而定);

上游加整流器时,上游不小于10D;下游至少为5D

4)水表

就地累积水的流量,当量程比要求小于30∶1时,可采用水表。

水表安装于水平管道上,并要求直管段长度为:上游不少于8D,下游不少于5D
