超声波流量计现场安装及示意图，来咯

1.外夹式超声波：从安装方式上可分Z法安装和V法安装（图）安装距离通过参数设置确定探头之间的距离

（M11管道外径、M12管道壁厚、M13管道内径、M14管道材质）参数设置结束，自动计算安装距离（头顶头）

2.插入式超声波：管道内径D-10mm，就是超声探头的安装距离（现场安装图）

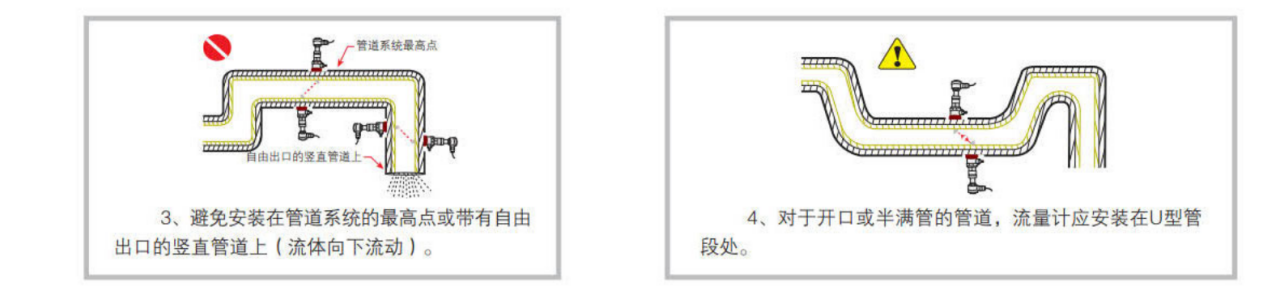

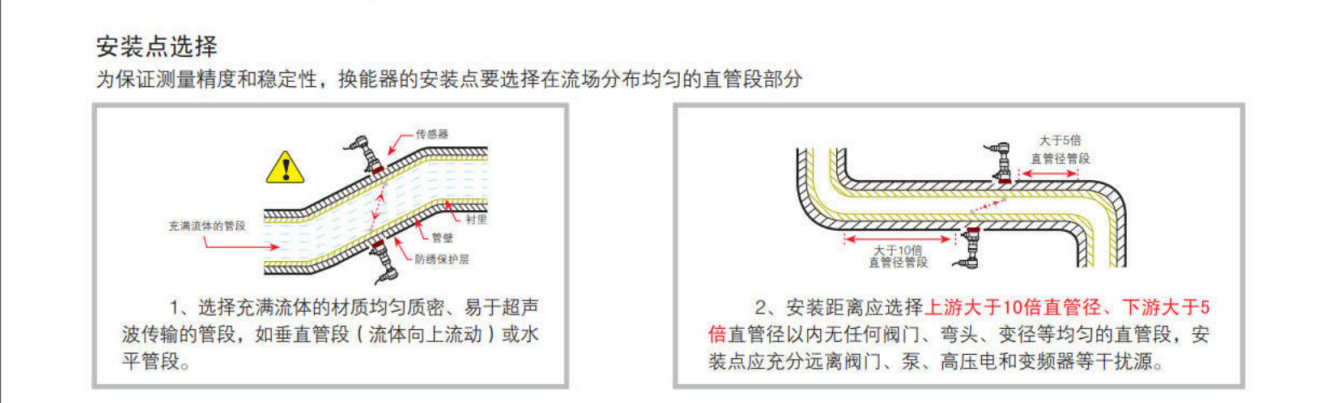

3.管段式超声波：这个只需要选择合适的安装地点就行

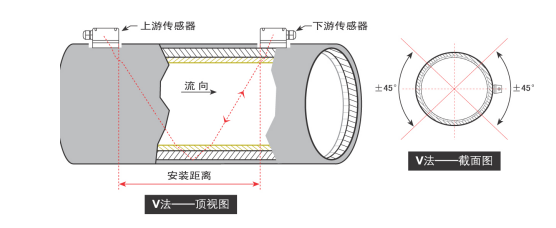

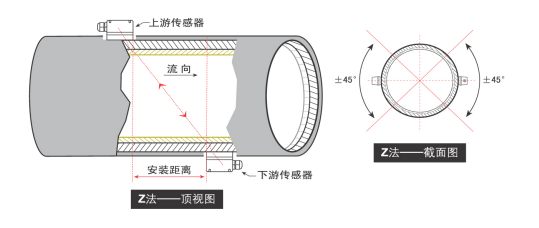

Z法安装调试：安装点划好后，将安装点周围打磨光滑（去锈），打磨范围要比探头的底面积 V法：在管道同一侧大约水平位置处划一条与管道轴线平行的直线，在此直线上取两个点，间距为安装距离，将两个探头安照此距离安装，两个探头的中心线必须重合，探头的具体位置可以在此基础上左右微调大一些，然后在探头底面上涂满耦合剂（黄油、硅胶等），将探头贴到管道上，并先固定好一个探头，然后去调整另一个探头的具体位置。

超声波手持橘色 (2).JPG

当通过调整探头使信号强度和Q值（M90）都达到60以上、传输比（M91）达到97—103﹪之间时，流量计方能正常测量。
