主要分为外夹式和插入式两种安装方法：着重插入式安装解析
插入（只能用Z法）
1、选点、划点（安装距离可以通过内径-10毫米来计算）同外夹式Z法。但是安装时，A、B两点必须与球阀底座的中心点重合。
2、把底座位置定准后，将底座与管道接触处全部焊接严密。
3、装上球阀，拧紧。

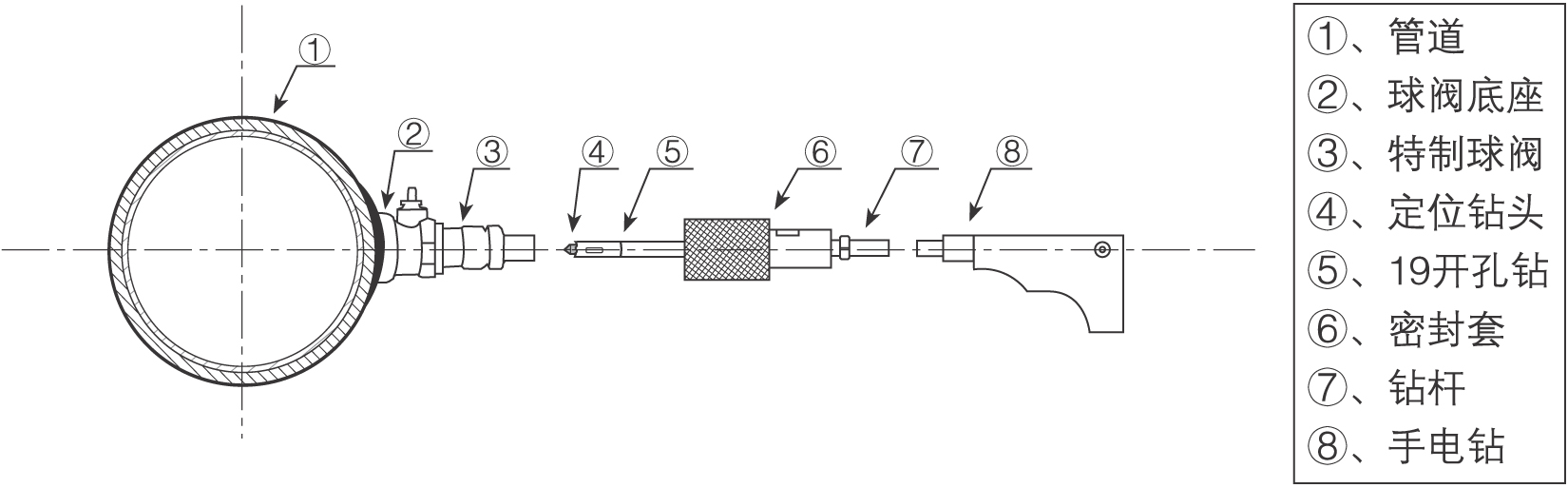

4、将球阀开关打开，把开孔器装进去，接上电钻开孔。开孔后，先把开孔器退回来，然后关上球阀开关，再把开孔器卸下来。
5、半开球阀，用水将铁屑冲净，再将探头拧进去。

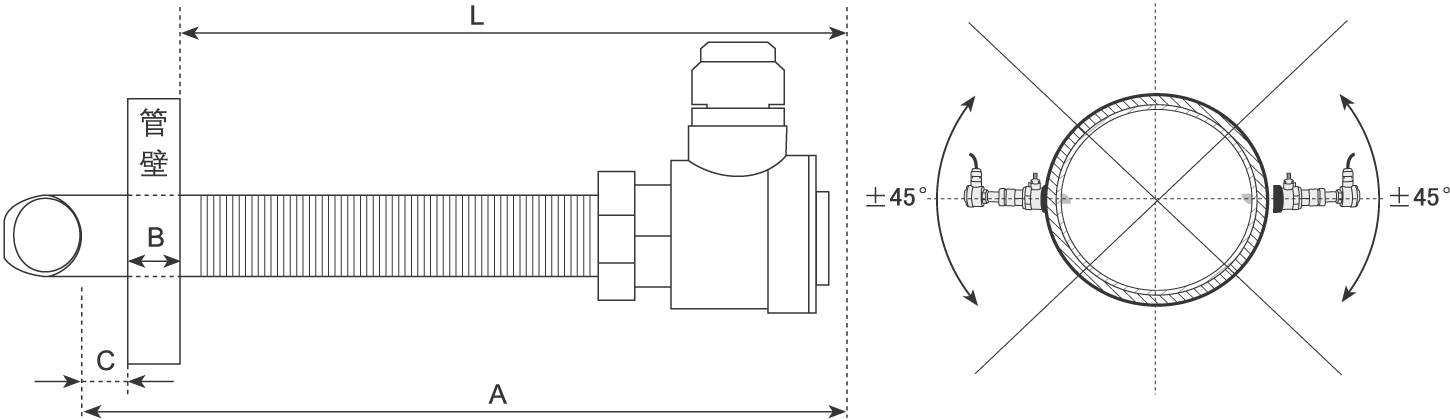

6、探头插入深度的计算：探头余留在管道外侧的长度为L，探头全长为A，管道壁厚为B。L=A-B，A、B已知，L可测，C=0。
7、将防水螺母锁紧，探头进线口方向必须与管道轴线方向垂直。
8、接线同外夹式接法。
9、设参调试，若流量计状态正常，安装成功。
