涡街流量计是什么，你真的知道吗
涡街流量计是一种速度式流量计仪表，用途很广泛。
适用于大部分液体、气体和蒸汽的流量计量、测量和控制。
要想了解一个流量计，首先我们要明白它的原理
涡街流量计是根据卡门涡街原理，研制出来的一款新型流量计
这只是一个简单得描述，下面我们详细了解一下：
在流体中插入一个物体时，流体流动受到影响，在障碍物的两侧就会交替地分离释放出两串旋涡，
在下游形成互相平行的两个旋涡流，称为卡门涡街。障碍物就是旋涡发生体，
它可以是三棱柱体，或者圆柱体。

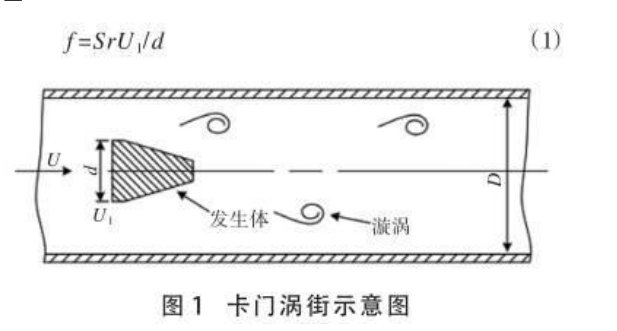

旋涡的回旋方向，因为所在旋涡流的不同而不同，如图1所示，
在上边的一列旋涡流为顺时针方向旋转，
在下边的一列旋涡则作逆时针旋转。由于旋涡之间相互作用，
其旋涡流一般是不稳定的。但是理论和实验证明，
当满足参数h/l=0.281（h为卡门涡街列的间隔，l为同列中旋涡的间隔）时，
涡街是稳定的，并且单侧旋涡的分离释放频率f与流体流速v、旋涡发生体宽度d（三棱柱时为底宽，圆柱时为直径）的关系符合下式：
f=St*v/d式中：St-斯特劳哈尔系数St是雷诺数Re的函数，
当Re=500～150000时，St=0.16（对三棱柱体）和St=0.2（对圆柱体）
在工业中检测的流速，实际上几乎都不超出这个范围。
由上式可见，旋涡的分离频率f只决定于介质流速和和旋涡发生体宽度之比，而不受温度、
密度和粘度等影响，因此，对f进行检测，可以得到介质流速v，并由此求得介质的体积流量。
