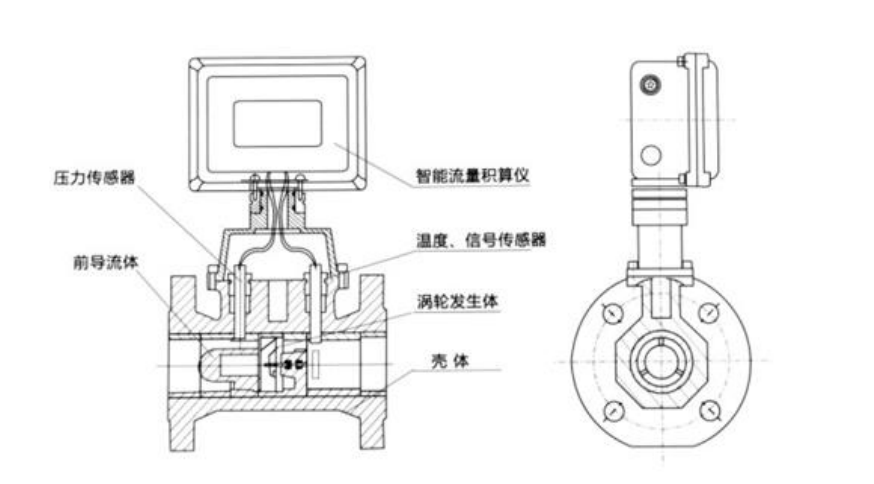

以下七个基本部件竟能组成的气体涡轮流量计
⒈ 进气口专用一体化整流器
用于调整流速分布，消除任何可能影响计量精度的流体扰
动，这样只需在流量计的上游有 2DN 的直管段，下游无要求。
⒉ 智能流量积算仪
由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、
液晶驱动电路和其它辅助电路组成，并配有外输信号接口，
该智能流量积算仪可以自由旋转，在各种安装 方式下都可方便读数。
⒊ 压力传感器
以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生
预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
⒋ 磁敏传感器
用多叶片的转子（涡轮）来测量封闭管道中流体流量的传感器，与流量
成正比的转子旋转速度由安装在壳体中的磁敏（或磁阻）传感器检出。
⒌ 温度传感器以
PT1000 铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
⒍ 壳体 本身带有法兰，壳体材料采用不锈制作
⒎ 涡轮及测量部件 涡轮转速与气体流过的流速成正比，通过磁敏传感器检测到工作状
态下的气体流量和累积量；叶轮轴安装在两个高精度轴承上，轴承部位采用了反推结构
和防尘密封结构以保证轴 承的耐用性和可靠性
